英卡电子林下红外线自动报警器（地表火探测器）的原理小科普

一、什么是地表火探测器（林下红外线自动报警器）？

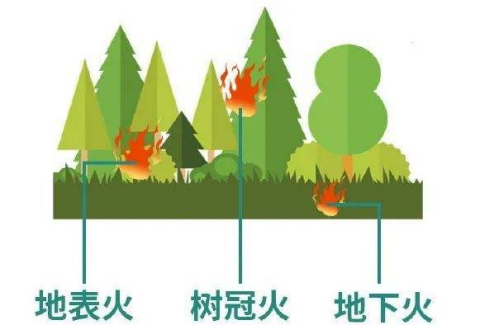

森林火灾是我国林业重要灾害之一，每年都有数千起森林火灾发生，每次火灾都会造成森林资源的重大损失和全球性环境污染。森林火燃烧的类型分为树冠火、地表火和地下火（地表火和地下火又称林下火），对初期林火的有效监测是预防和减少森林火灾损失的关键。

地表火探测器也叫林下红外线自动报警器，顾名思义是用来监测森林地表火或林下火的一种智能传感终端设备，被广泛应用于野外森林草原林下地表火的监测、拍照、定位和报警。实现森林草原林下地表火早发现、早预警、早处理。

二、林下红外线自动报警器（地表火探测器）的使用场景？

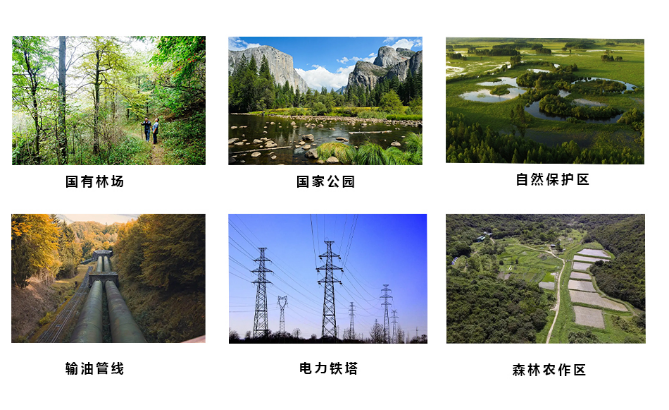

林下红外线自动报警器主要适用于森林草原林下地表火监测报警，适用场景包括国有林场、国家公园、自然保护区、自然公园、大草原等人员活动频繁且火险高发的区域，例如：人行道、车行道、观光区、露营区、祭祀区、农作区等林缘周界；也适用于电力、交通、石油管道等野外铺设的线路区域。

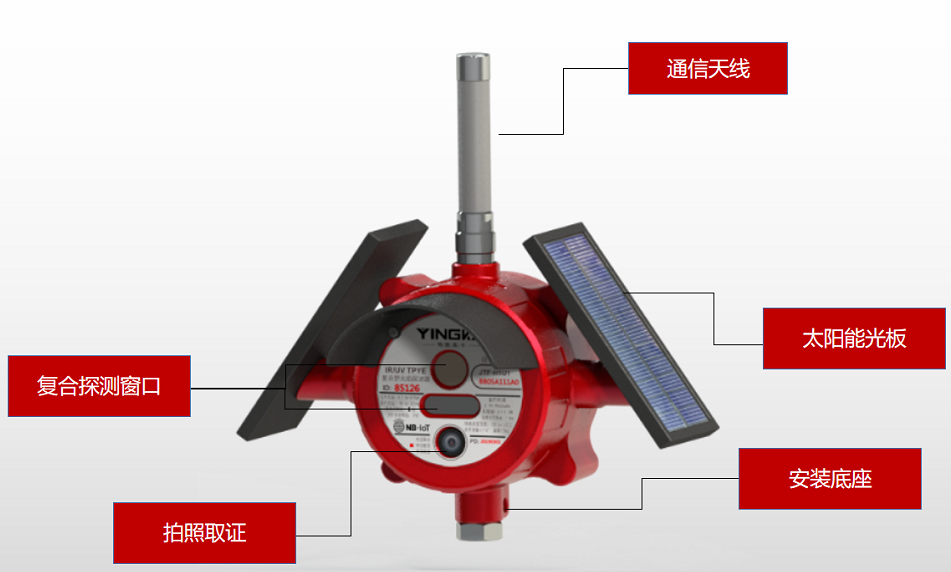

三、林下红外线自动报警器（地表火探测器）的组成结构？

四、林下红外线自动报警器（地表火探测器）的功能作用？

1、火情监测与定位报警：

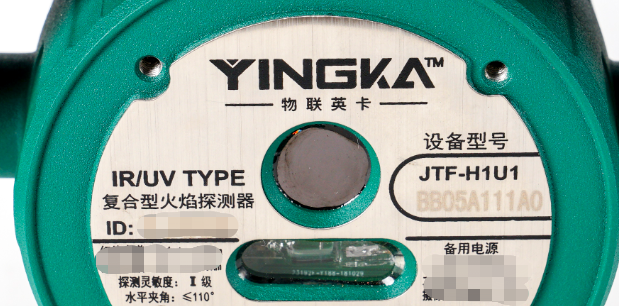

林下红外线自动报警器正面有个双通道复合探测窗口，采用双通道光谱传感技术+AI模式识别+火源取证技术，对气体燃烧特定光谱进行实时检测及AI模式识别，可在30秒内精准识别地表火情，准确定位发生火情的位置，并及时向林下红外报警系统云平台发送报警信息，方便管理人员及时发现火情；

2、火情现场拍照取证：

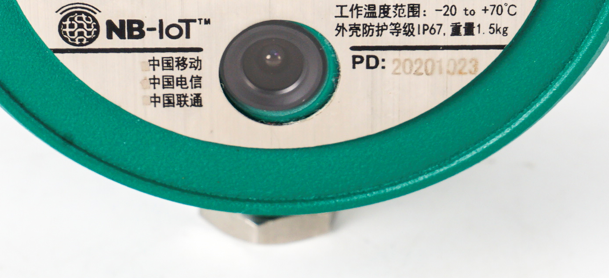

通过设备前端的摄像头，当探测窗口捕捉到火焰后，即可自动开启拍照功能，并在2分钟内将照片发送到预警云平台，方便管理人员通过现场照片判断火情大小及原因，若后期引发森林大火，也能为公安机关侦查森林火灾原因的提供图片证据；

3、自动组网与数据传输

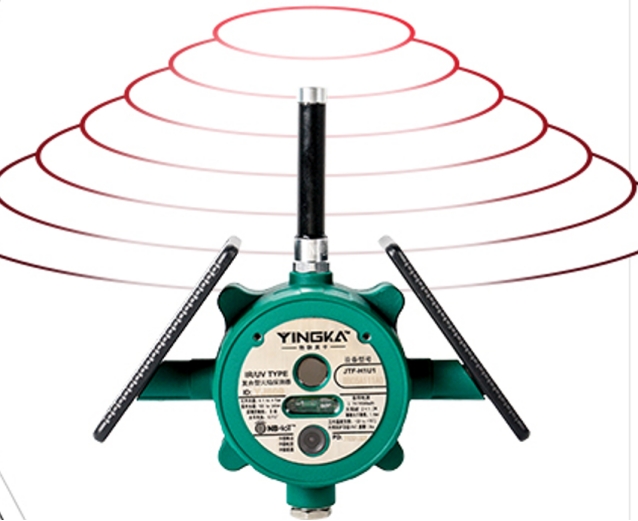

通信天线主要用于组网和数据传输，在有运营商网络覆盖的区域，通过NB-IoT信号传输数据到预警云平台，可支持三大运营商的NB-IoT组网，并与云平台进行双向数据通信；当区域内无运营商网络时，采用YK-Mesh自组网协议，通过设备之间“接力"跳传的方式经物联网关回传至云端预警平台，可与云平台双向数据通信。

4、光能供电与长效供能

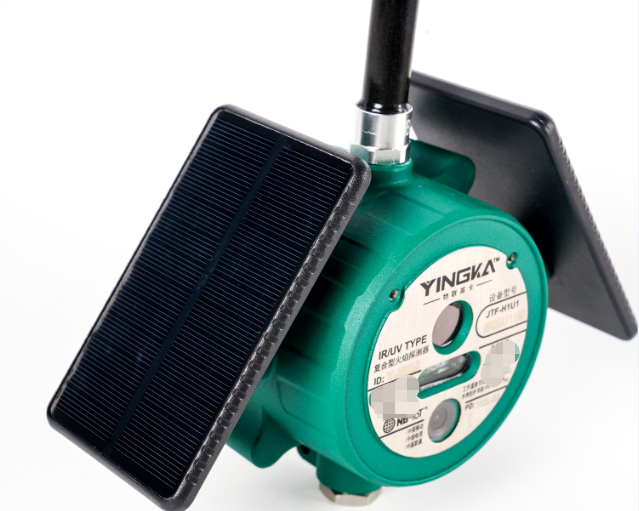

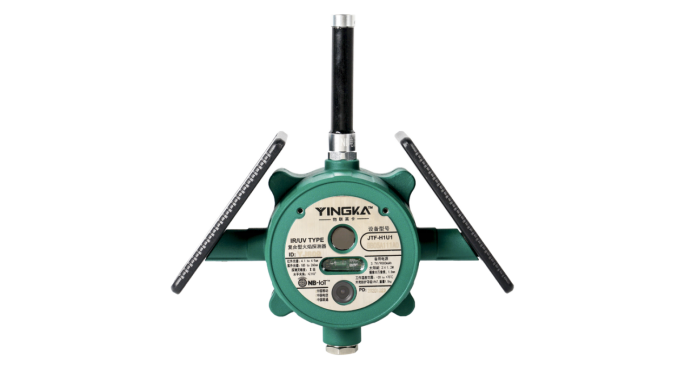

设备顶端安装有两个光能电板，设备内有一块蓄电池，采用的是弱光照光伏+自助供能技术，支持野外弱光照(>500lux)环境下7*24h续航工作，并且设备采取微功耗设计，可满足连续30天阴雨天气下的正常工作，供电生命周期可达5年以上。

5、防盗监测与定位报警

通过设备内置位置和震动传感器，当设备出现自然跌落或人为盗取现象时，15秒内准确监测识别设备状态，并向预警云平台发出定位报警信息。

6、自动诊断与故障告警

设备采用复合传感+自诊断AI技术，能实时自诊断各单元电路工作状态及腔内工作环境，支持远程在线诊断及工作参数测控，对设备内部工作单元及运行情况进行实时检测及AI诊断，及时发现设备故障并主动发送异常信息。

五、林下红外线自动报警器（地表火探测器）的工作流程？

林下红外线自动报警器对于有网的地方可以采用运营商网络的NB或者4G信号传输上云，再没有网络的地方可以采取设备直接相互组网络跳传的方式传输数据到网关，最后通过将网关放在有网络的地方，把数据传输到预警云平台上。

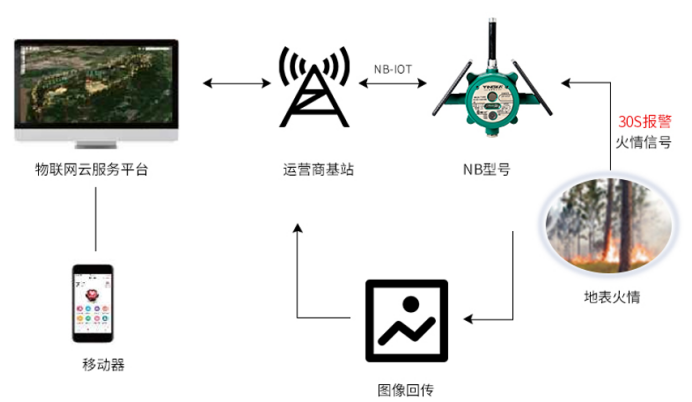

▲英卡电子NB或者4G信号数据传输原理图

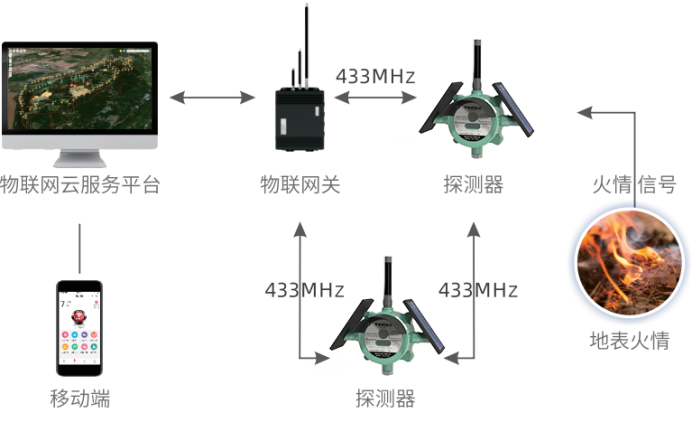

▲英卡电子自组网络跳传数据传输原理图

六、林下红外线自动报警器（地表火探测器）的安装方式？

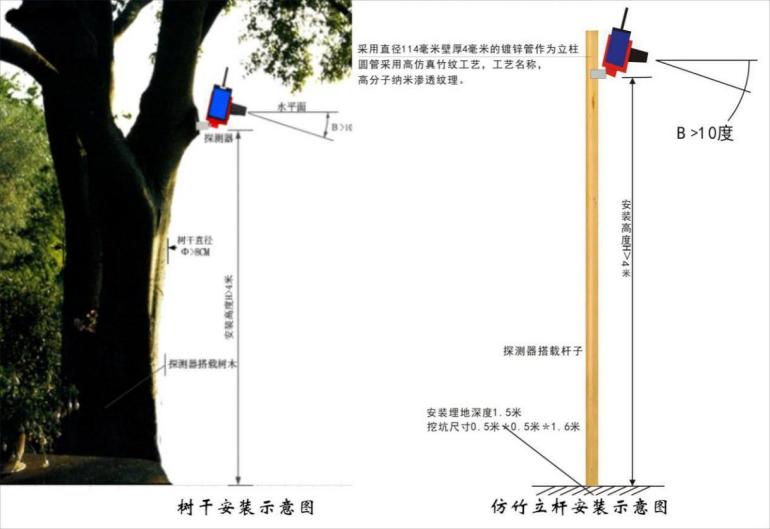

林下红外线自动报警器是应用在森林、草原、石油管线等野外易发生火灾的场所，安装方式有两种，树干安装或立杆安装（如下图所示）。

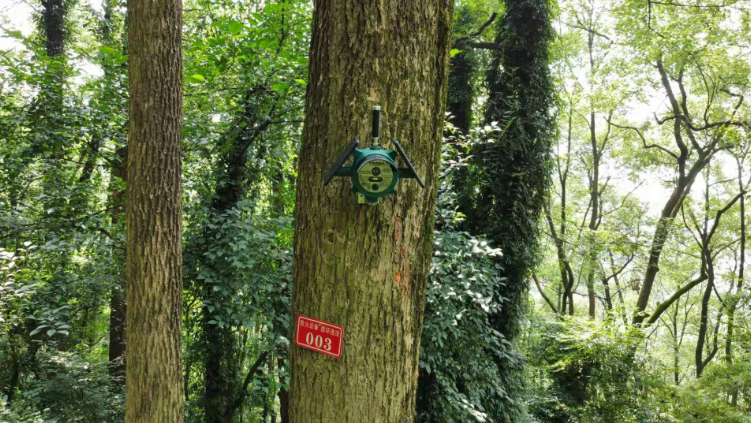

▲英卡电子地表火探测器安装实景图

七、英卡电子林下红外线自动报警器走进杨家坪中学进行科普教育
